过程控制系统实验室

发布部门：　发布时间：2016-04-25 　浏览次数：

电气信息工程学院仪表与过程控制实验室建于1999年。本过程控制实验室由两个100m2的实验室组成，实验室目前有8套自动化仪表实验设备，2套过程控制实验设备，1套浙大中控DCS实验设备。实验室可以为自动化仪表，过程控制，集散控制系统等课程提供实验及实训平台。

该实验室主要承担自动化专业学生自动化仪表，过程控制，集散控制系统等课程实验教学任务，同时为学生创新及教师科研提供实验场所。主要设备为高级过程控制对象系统实验装置（THJ-3）、过控综合自动化控制系统实验平台（THSA-1）、浙大中控JX-300DCS系统等。一次实验可容纳学生20人。

主要实验项目一览表：

1.单容自衡水箱液位特性的测试

2.双容自衡水箱液位特性的测试

3.单容水箱液位定植控制系统

4.双容水箱液位定值控制系统

5.锅炉内胆静（动）态水温定值控制系统

6.水箱液位串级控制系统

7.盘管出水口温度滞后控制系统

8.单回路水箱液位控制系统

学生在完成指定的实验后，应具备以下能力：

1.传感器特性的认识和零点迁移

2.自动化仪表的初步使用

3.变频器的基本原理和初步使用

4.电动调节阀的调节特性和原理

5.测定被控对象特性的方法

6.单回路控制系统的参数整定

7.串级控制系统的参数整定

8.复杂控制回路系统的参数整定

9.控制参数对控制系统的品质指标的要求。

10.控制系统的设计、计算、分析、接线、投运等综合能力培养

11.各种控制方案的生成过程及控制算法程序的编制方法

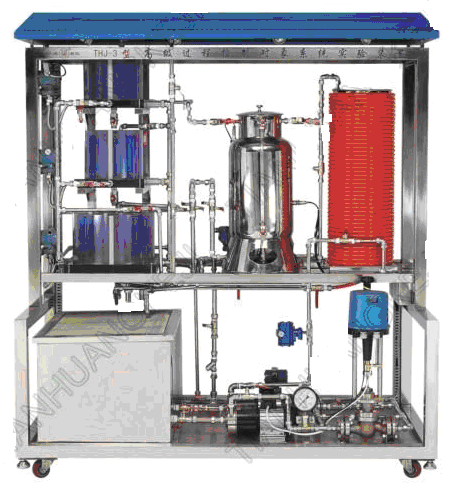

图1过程控制系统装置

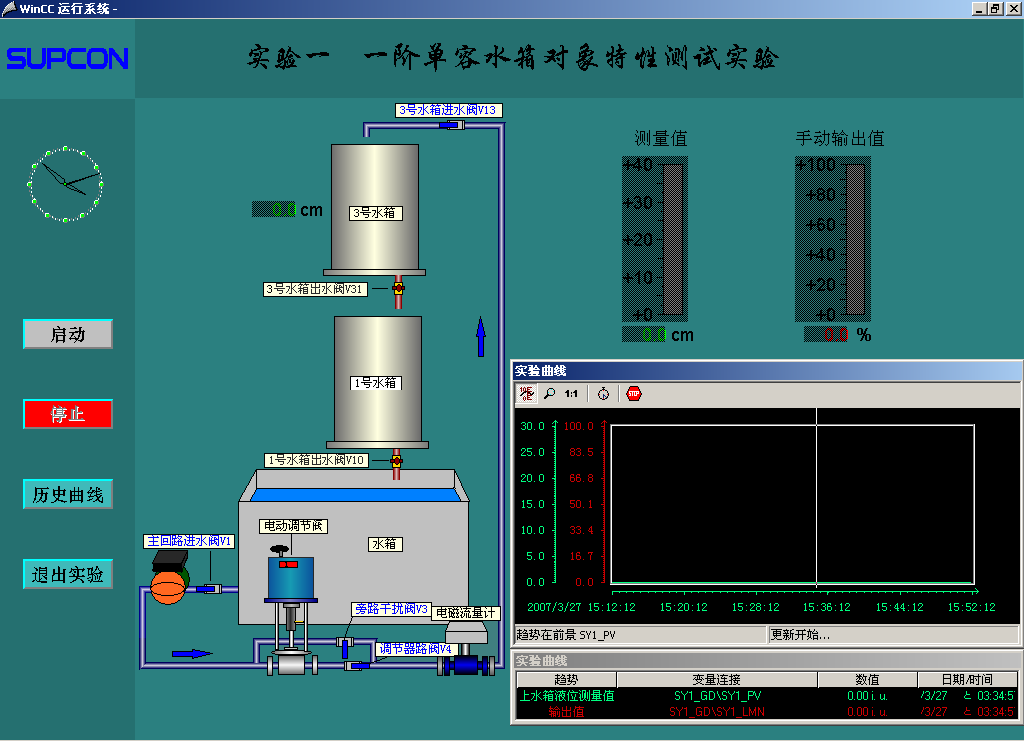

图2 过程控制系统实验界面

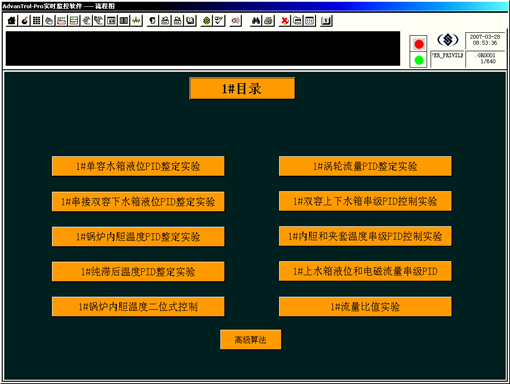

图3 DCS系统实验界面
